نصب
بدون تماس با مایع
حسگر به بدنهٔ مخزن از سمت بیرون چسبانده می‌شود؛ برای قرارگرفتن سنسور، نیازی به واردکردن آن به داخل مخزن نیست.
آببین • محافظت هوشمند۱٬۳۰۰٬۰۰۰ تومان۱٬۱۰۰٬۰۰۰ تومان

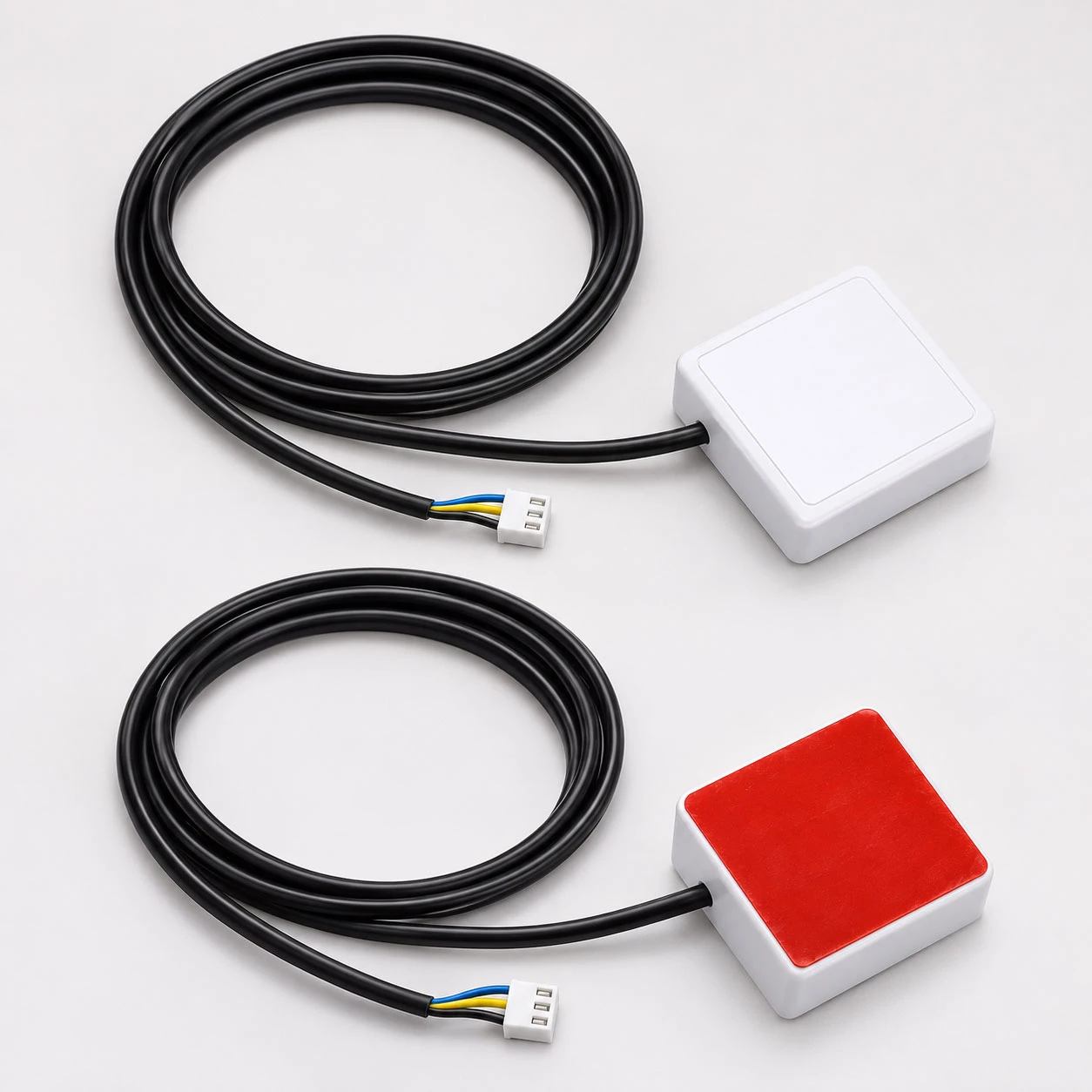

سنسور غیر تماسی سطح مایعات
هنوز امتیازی ثبت نشده؛ اولین دیدگاه را بنویسیدسنسور غیر تماسی سطح مایعات برای تشخیص وجود مایع در محل نصب، از بیرون مخزن؛ مناسب مخازن پلاستیکی و پلیمری موجود در بازار.
حسگر به دیوارهٔ بیرونی مخزن چسبانده می‌شود و با مایع داخل آن تماس ندارد.
ولتاژ کاری ۵ تا ۱۲ ولت
نصب از بیرون مخزن
کابل ۱٫۵ متری
سوکت خروجی XH
منطق خروجی: در حالت خاموش، ۱؛ در حالت روشن، ۰.
سنسور غیر تماسی سطح مایعات با ولتاژ کاری ۵ تا ۱۲ ولت، مناسب مخازن پلاستیکی و پلیمری موجود در بازار. نصب با چسباندن به دیوارهٔ بیرونی مخزن، بدون تماس با مایع؛ دارای کابل ۱٫۵ متری و سوکت خروجی XH. خروجی در حالت خاموش ۱ و در حالت روشن ۰ منطقی است.
۱۲ ماه گارانتی · نصب بدون تماس با آب
درباره محصول
سنسور غیر تماسی سطح مایعات
سطح مایع را از بیرون مخزن تشخیص دهید.
سنسور غیر تماسی سطح مایعات، با چسبیدن به دیوارهٔ بیرونی مخزن، وضعیت مایع را در محل نصب حسگر تشخیص می‌دهد. این محصول برای مخازن پلاستیکی و پلیمری موجود در بازار طراحی شده و بدون تماس مستقیم با مایع نصب می‌شود.
نصب بیرونی، اتصال ساده، خروجی مشخص
ویژگی‌های اصلی برای انتخاب و استفاده از سنسور.
مخزن
مناسب مخازن پلاستیکی و پلیمری
قابل استفاده برای مخازن پلاستیکی و پلیمری موجود در بازار، با نصب در ارتفاع موردنظر روی دیوارهٔ بیرونی.
تغذیه
ولتاژ کاری ۵ تا ۱۲ ولت
تغذیهٔ سنسور باید در بازهٔ ۵ تا ۱۲ ولت باشد. پیش از اتصال، ولتاژ منبع تغذیه و مشخصات ورودی دستگاه مقصد را بررسی کنید.
اتصال
کابل ۱٫۵ متری با سوکت XH
کابل با طول ۱٫۵ متر و سوکت خروجی XH، اتصال حسگر به مدار یا دستگاه کنترل سازگار را فراهم می‌کند.
مشخصات فنی سنسور
اطلاعات اصلی تغذیه، نصب و اتصال در یک نگاه.
مشخصه | مقدار یا توضیح |
|---|---|
نوع حسگر | سنسور غیر تماسی سطح مایعات |
ولتاژ کاری | ۵ تا ۱۲ ولت |
مخزن مناسب | مخازن پلاستیکی و پلیمری موجود در بازار |
روش نصب | چسباندن به دیوارهٔ بیرونی مخزن |
تماس با مایع | بدون تماس مستقیم |
خروجی در حالت خاموش | ۱ منطقی |
خروجی در حالت روشن | ۰ منطقی |
طول کابل | ۱٫۵ متر |
سوکت خروجی | XH |
منطق خروجی؛ خاموش ۱، روشن ۰
برای خواندن وضعیت سنسور، این منطق را در مدار یا دستگاه کنترل در نظر بگیرید.
۱
حالت خاموش سنسور
در حالت خاموش، مقدار خروجی برابر با ۱ منطقی است.
۰
حالت روشن سنسور
در حالت روشن، مقدار خروجی برابر با ۰ منطقی است؛ یعنی خروجی در حالت فعال، صفر می‌شود.
هنگام تنظیم ورودی دستگاه کنترل، منطق خروجی سنسور را در نظر بگیرید: خاموش = ۱ و روشن = ۰.
راهنمای نصب و راه‌اندازی
محل تشخیص را انتخاب کنید. سنسور را روی دیوارهٔ بیرونی مخزن پلاستیکی یا پلیمری، در ارتفاعی که می‌خواهید وضعیت مایع تشخیص داده شود، قرار دهید.
سطح نصب را آماده کنید. محل چسباندن را تمیز و خشک کنید و حسگر را از بیرون به بدنه بچسبانید تا تماس آن با دیواره ثابت بماند.
اتصال را بررسی کنید. کابل ۱٫۵ متری و سوکت XH را به ورودی سازگار متصل کنید. اتصال پایه‌های تغذیه و سیگنال باید مطابق مشخصات دستگاه مقصد باشد.
تغذیه و خروجی را آزمایش کنید. با تغذیه در بازهٔ ۵ تا ۱۲ ولت، تغییر وضعیت حسگر و خروجی ۱ در حالت خاموش و ۰ در حالت روشن را بررسی کنید.
پرسش‌های متداول
آیا سنسور با مایع داخل مخزن تماس دارد؟
خیر. سنسور به دیوارهٔ مخزن از بیرون چسبانده می‌شود و بدون تماس مستقیم با مایع کار می‌کند.
این سنسور برای چه مخازنی مناسب است؟
برای مخازن پلاستیکی و پلیمری موجود در بازار. محل نصب حسگر روی دیوارهٔ بیرونی مخزن است.
ولتاژ کاری و منطق خروجی چیست؟
ولتاژ کاری ۵ تا ۱۲ ولت است. خروجی در حالت خاموش ۱ منطقی و در حالت روشن ۰ منطقی است.
طول کابل و نوع سوکت چیست؟
طول کابل ۱٫۵ متر است و خروجی با سوکت XH ارائه می‌شود.
برای اتصال به دستگاه خود راهنمایی بگیرید
برای بررسی سازگاری، مشخصات ورودی دستگاه کنترل و منبع تغذیهٔ خود را آماده کنید تا اتصال سنسور با ولتاژ کاری و منطق خروجی مناسب انجام شود.
مشخصات فنی
| روش نصب | چسباندن به دیوارهٔ بیرونی مخزن |
|---|---|
| طول کابل | ۱٫۵ متر |
| نوع حسگر | غیر تماسی سطح مایعات |
| سوکت خروجی | XH |
| مخزن مناسب | مخازن پلاستیکی و پلیمری موجود در بازار |
| ولتاژ کاری | ۵ تا ۱۲ ولت |
| خروجی در حالت روشن | ۰ منطقی |
| خروجی در حالت خاموش | ۱ منطقی |
