راهنمای انتخاب محافظ پمپ مناسب برای ساختمان های مسکونی
۱۴۰۵/۷/۱
راهنمای کاربردی آب‌بین / پمپ آب خانگی و ساختمانی
محافظ پمپ؛
انتخاب درست برای
شرایط واقعی ساختمان
از تفاوت محافظ برق و خشک‌کار تا انتخاب ظرفیت، بررسی قیمت و سازگاری با مخزن؛ نکاتی که پیش از خرید محافظ پمپ آب باید بدانید.

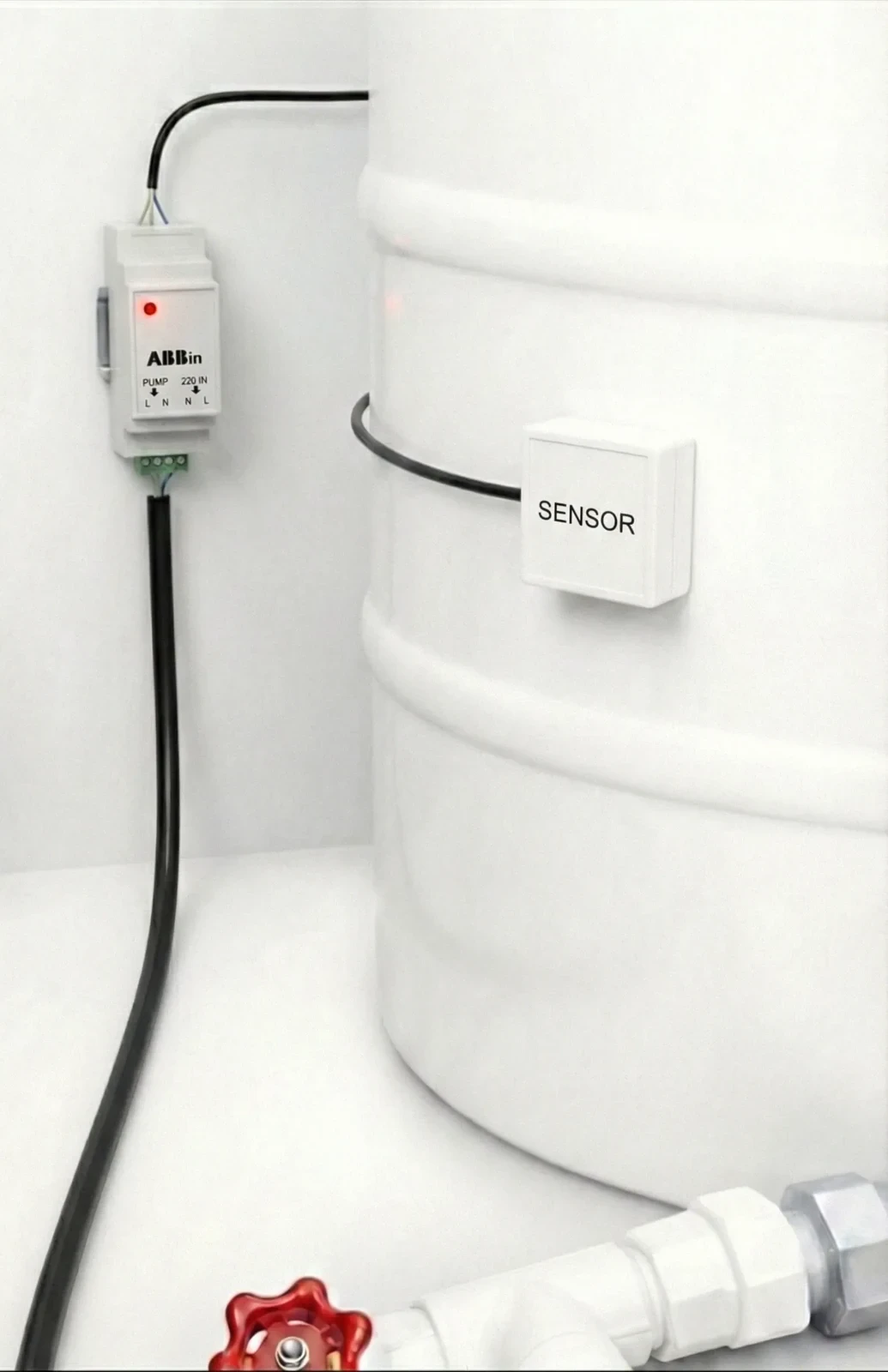

نمونهٔ نصب محافظ پمپ آب‌بین روی مخزن پلاستیکی
پاسخ کوتاه
محافظ پمپ دستگاه یا مجموعه‌ای از تجهیزات است که شرایط نامناسب برای کار پمپ را تشخیص می‌دهد و متناسب با قابلیت خود، برق یا فرمان کار آن را قطع می‌کند. این شرایط می‌تواند کمبود آب، ولتاژ نامناسب یا اضافه‌بار باشد. همهٔ محافظ‌ها تمام این موارد را پوشش نمی‌دهند؛ انتخاب مناسب به نوع پمپ، منبع آب، مدار کنترل و مشخصات خود دستگاه بستگی دارد.
۰۱ / شناخت نیاز
محافظ پمپ چیست و چرا انتخاب آن اهمیت دارد؟
پمپ آب ساختمان برای کارکرد مناسب به آب کافی، برق متناسب با مشخصات موتور و مدار کنترل سالم نیاز دارد. اگر یکی از این شرایط برقرار نباشد، روشن‌ماندن پمپ می‌تواند به آن آسیب بزند. محافظ مناسب کمک می‌کند سیستم در محدوده‌ای که دستگاه برای تشخیص آن طراحی شده است، به وضعیت نامناسب واکنش نشان دهد.
عبارت «محافظ پمپ» در بازار برای محصولات متفاوتی استفاده می‌شود: گاهی یک محافظ ولتاژ پریزی است، گاهی دستگاه کنترل سطح آب و گاهی یک تابلو با چند نوع حفاظت. بنابراین پیش از مقایسهٔ برند و قیمت، باید بدانید دستگاه دقیقاً چه چیزی را اندازه می‌گیرد و در چه وضعیتی خروجی را قطع می‌کند.
این راهنما دربارهٔ محافظ‌های الکتریکی و کنترلی پمپ آب خانگی و ساختمانی است. پوشش فیزیکی پمپ، محافظ یخ‌زدگی و سبد پمپ کولر کاربرد دیگری دارند.
سه وضعیت که باید جداگانه بررسی شوند
آب کافی به پمپ نمی‌رسد: خالی‌شدن مخزن یا مشکل مسیر مکش می‌تواند باعث کارکرد خشک شود. روش تشخیص باید با علت احتمالی هماهنگ باشد.
ولتاژ از محدودهٔ مجاز خارج می‌شود: دستگاه دارای پایش ولتاژ، با توجه به آستانه‌ها و زمان پاسخ خود، فرمان قطع می‌دهد.
موتور یا مدار با اضافه‌بار مواجه است: حفاظت جریان و اضافه‌بار وظیفهٔ تجهیزات مخصوص این کار است و نباید وجود آن را در هر محافظی فرض کرد.
مرز عملکرد محافظ: یک دستگاه کنترل سطح آب، پمپ خراب را تعمیر نمی‌کند و جای بازدید مسیر مکش، رفع نشتی یا سرویس موتور را نمی‌گیرد. حفاظت مؤثر حاصل انتخاب درست، نصب صحیح و نگهداری سیستم است.
۰۲ / مقایسهٔ راهکارها
انواع محافظ پمپ آب؛ هر مدل چه کاری انجام می‌دهد؟
پایش برق ورودی
محافظ ولتاژ پمپ
برای تشخیص افت یا افزایش ولتاژ نسبت به حدود تعریف‌شده به‌کار می‌رود. برخی مدل‌ها تأخیر وصل دارند. اگر دستگاه فقط ولتاژ را بررسی کند، از خالی‌شدن مخزن باخبر نمی‌شود.
پایش آب یا نشانه‌های بی‌آبی
محافظ خشک‌کار
هدف آن جلوگیری از ادامهٔ کار پمپ در شرایط بی‌آبی است. تشخیص ممکن است بر پایهٔ سطح مخزن، جریان آب، فشار یا پارامترهای الکتریکی انجام شود. محدودهٔ کاربرد هر روش متفاوت است.
پایش بار موتور
حفاظت جریان و اضافه‌بار
تجهیزات این گروه بر اساس مشخصات موتور انتخاب و تنظیم می‌شوند. داشتن حفاظت اضافه‌بار، به‌تنهایی به معنی تشخیص کمبود آب یا حفاظت در برابر ولتاژ نامناسب نیست.
چند قابلیت در یک مجموعه
محافظ ترکیبی یا تابلو حفاظت
ممکن است چند قابلیت را کنار هم داشته باشد. برای پمپ سه‌فاز، بوسترپمپ یا کاربرد صنعتی، انتخاب مجموعهٔ حفاظت و مدار فرمان باید متناسب با همان سیستم انجام شود.
محافظ پمپ غیرتماسی چگونه کار می‌کند؟
در مدل‌هایی که برای نصب بیرونی روی مخزن پلاستیکی طراحی شده‌اند، حسگر حضور آب را از پشت دیواره و در نقطهٔ نصب تشخیص می‌دهد. این روش به قرارگرفتن بخش حسگر داخل آب نیاز ندارد؛ با پایین‌رفتن سطح از محل تعیین‌شده، دستگاه می‌تواند فرمان توقف پمپ را صادر کند.
جنس، ضخامت و شکل دیواره و شرایط نصب باید با مشخصات حسگر سازگار باشند. همچنین تشخیص آب در مخزن، با اندازه‌گیری جریان آب در پمپ یکسان نیست: اگر آب در مخزن وجود داشته باشد اما مسیر خروجی بسته شود، حسگر سطح الزاماً این مشکل را تشخیص نمی‌دهد.
جدول انتخاب بر اساس وظیفهٔ حفاظتی
راهکار | چه چیزی را بررسی می‌کند؟ | کاربرد اصلی | چه چیزی را باید بررسی کرد؟ |
|---|---|---|---|
محافظ ولتاژ | برق ورودی | واکنش به افت یا افزایش ولتاژ | حدود قطع و وصل، تأخیر، ظرفیت بار موتور |
کنترل سطح آب | سطح یا حضور آب در مخزن | قطع فرمان هنگام کمبود آب در منبع | جنس مخزن، محل حسگر، نوع خروجی |
کنترلر دارای حفاظت خشک‌کار | نشانه‌های بی‌آبی طبق طراحی دستگاه | توقف پمپ پس از تشخیص وضعیت غیرمجاز | روش تشخیص، زمان پاسخ، بازنشانی خودکار یا دستی |
حفاظت اضافه‌بار | جریان یا وضعیت حرارتی متناسب با تجهیز | حفاظت موتور در برابر بار نامناسب | تنظیم بر اساس پلاک موتور و طراحی مدار |
محافظ ترکیبی | چند پارامتر مشخص | تأمین چند نیاز حفاظتی | قابلیت‌های واقعی هر مدل و هماهنگی آن‌ها |
در نمایشگر کوچک، جدول را افقی جابه‌جا کنید. این دسته‌ها ممکن است در یک دستگاه با هم ترکیب شوند.
محافظ پمپ چه تفاوتی با ست کنترل، فلوتر و کلید فشار دارد؟
ست کنترل و کلید فشار معمولاً در مدیریت روشن و خاموش‌شدن پمپ بر اساس وضعیت مصرف و فشار نقش دارند. محافظ، شرایطی را بررسی می‌کند که ادامهٔ کار در آن‌ها مجاز نیست. یک دستگاه ممکن است هر دو نقش را داشته باشد؛ برای مثال برخی ست کنترل‌ها حفاظت خشک‌کار نیز دارند.
واژهٔ فلوتر هم همیشه به یک قطعه اشاره نمی‌کند. شناور مکانیکی ورودی مخزن معمولاً جریان ورود آب را کنترل می‌کند؛ فلوتر برقی یا کلید شناور می‌تواند تغییر سطح را به فرمان الکتریکی تبدیل کند. این دو را هنگام انتخاب جایگزین با هم اشتباه نگیرید.
اگر ست کنترل نصب کرده‌اید، پیش از اضافه‌کردن محافظ جدید، دفترچهٔ آن را بررسی کنید: آیا کمبود آب را تشخیص می‌دهد؟ پس از رفع مشکل چگونه راه می‌افتد؟ چه حفاظت‌های دیگری دارد؟ وجود نمایشگر یا عنوان «هوشمند» پاسخ این سؤال‌ها نیست.
وصل خروجی با روشن‌شدن موتور فرق دارد. محافظ ممکن است بعد از رفع خطا اجازهٔ کار بدهد؛ اما راه‌اندازی واقعی موتور همچنان به کلید فشار، ست کنترل، مدار فرمان و نیاز ساختمان به آب بستگی دارد.
۰۳ / تصمیم پیش از خرید
چه محافظ پمپی برای ساختمان شما مناسب است؟
برای انتخاب، از مشخصات سیستم خودتان شروع کنید. یک محافظ مناسب برای مخزن پلاستیکی و پمپ خانگی تک‌فاز، الزاماً همان انتخاب مناسب برای چاه، مخزن فلزی یا بوسترپمپ چندموتوره نیست.
از وضعیت موجود به قابلیت مورد نیاز برسید
وضعیت سیستم | اولویت بررسی | نکتهٔ تصمیم‌گیری |
|---|---|---|
پمپ از مخزن پلاستیکی تغذیه می‌شود | تشخیص کمبود آب و هماهنگی با مدار پمپ | محافظ سطح غیرتماسی در صورت سازگاری دیواره و نصب صحیح، قابل بررسی است. |
آب کافی هست اما برق ناپایدار است | حفاظت ولتاژ متناسب با موتور | در عین حال، وجود یا نبود حفاظت خشک‌کار فعلی را هم بررسی کنید. |
با وجود آب در مخزن، خروجی پمپ ضعیف است | عیب‌یابی مسیر آب و خود پمپ | خرید حسگر سطح به‌تنهایی علت گرفتگی یا مشکل مکش را رفع نمی‌کند. |
مخزن فلزی یا شرایط خاص نصب دارید | روش تشخیص سازگار با مخزن | سازگاری حسگر مخصوص پلاستیک را برای فلز فرض نکنید. |
پمپ سه‌فاز، چاه یا بوسترپمپ دارید | طراحی حفاظت و فرمان متناسب با کاربرد | توان موتور، نوع راه‌اندازی و حفاظت‌های لازم باید توسط متخصص بررسی شوند. |
چک‌لیست خرید محافظ پمپ آب
منبع آب را مشخص کنیدمخزن ذخیره، چاه یا منبع دیگر؟ اگر مخزن دارید، جنس، محل خروجی و امکان نصب حسگر را مشخص کنید.
عکس خوانای پلاک موتور را آماده کنیدتوان، ولتاژ، جریان نامی و تعداد فاز از اطلاعات مهم‌اند. تعداد واحدهای ساختمان جای این اطلاعات را نمی‌گیرد.
کنترلر فعلی را بشناسیدمدل ست کنترل، کلید فشار یا تابلو را یادداشت کنید تا قابلیت‌های موجود و نحوهٔ اتصال محافظ روشن باشد.
وظیفهٔ حفاظتی مورد نیاز را تعیین کنیدپایش ولتاژ، کنترل سطح، تشخیص خشک‌کاری و اضافه‌بار قابلیت‌های جداگانه‌اند. از فروشنده دربارهٔ هرکدام مشخص سؤال کنید.
نوع خروجی و ظرفیت اتصال را تطبیق دهیدخروجی کنتاکتی و خروجی برق‌دار یکسان نیستند. نیاز به کنتاکتور و ظرفیت قطع‌و‌وصل موتور باید طبق نقشه و مشخصات تجهیز بررسی شود.
نصب، خدمات و هزینهٔ نهایی را بسنجیدنقشهٔ اتصال، شرایط محیطی مجاز، گارانتی، قطعات همراه و هزینهٔ نصب را قبل از سفارش روشن کنید.
محافظ مناسب پمپ یک اسب، یک‌ونیم اسب و دو اسب را چگونه انتخاب کنیم؟
توان بر حسب اسب‌بخار، نقطهٔ شروع مفیدی برای گفت‌وگو با فروشنده است؛ اما برای تصمیم نهایی کافی نیست. دو موتور با توان مشابه ممکن است مشخصات جریان یا شرایط راه‌اندازی متفاوتی داشته باشند. ظرفیت خروجی محافظ نیز باید برای کاربرد موتوری و شرایط واقعی اتصال مناسب باشد.
عدد آمپر روی دستگاه را بدون دانستن شرایط اعلام آن به توان پمپ تبدیل نکنید. از فروشنده بخواهید سازگاری مدل با پلاک پمپ شما و اتصال مستقیم یا استفاده از کنتاکتور را مشخص کند. در حالت استفاده از کنتاکتور، ممکن است محافظ فقط فرمان آن را کنترل کند؛ این موضوع با عبور مستقیم جریان موتور از دستگاه فرق دارد.
در صفحهٔ محصول آب‌بین، گزینه‌های ۱۲ آمپر و ۳۰ آمپر درج شده‌اند. برای انتخاب بین آن‌ها، برچسب همان مدل، مشخصات پمپ و شیوهٔ نصب را با پشتیبانی تطبیق دهید. اطلاعات به‌روز مدل‌ها در صفحهٔ محافظ پمپ آب‌بین قرار دارد.
قیمت محافظ پمپ به چه عواملی بستگی دارد؟
مقایسهٔ قیمت زمانی مفید است که دستگاه‌ها وظایف مشابهی داشته باشند. یک محافظ ولتاژ ساده، یک مجموعهٔ حسگر سطح و کنترلر، و یک تابلو حفاظت موتور الزاماً محصولاتی هم‌رده نیستند.
نوع حفاظت: تعداد و نوع قابلیت‌های واقعی مانند پایش ولتاژ، کنترل سطح یا اضافه‌بار.
ظرفیت خروجی و شیوهٔ نصب: اتصال مستقیم یا مدار فرمان، نوع خروجی، محفظه و تجهیزات جانبی لازم.
حسگر و لوازم همراه: وجود حسگر، کابل، سوکت و قطعات نصب در بستهٔ انتخابی.
پشتیبانی و گارانتی: شرایط خدمات، راهنمای نصب و امکان تهیهٔ قطعات.
هزینهٔ اجرای کامل: دستمزد نصب، کابل‌کشی، تابلو یا کنتاکتور در صورت نیاز.
مقایسهٔ کاربردی هزینه: قیمت دستگاه + لوازم مورد نیاز + نصب را برای هر گزینه محاسبه کنید. سپس ببینید آن مجموعه دقیقاً کدام نیازهای سیستم شما را پوشش می‌دهد.
برای اطلاع از قیمت فعلی آب‌بین و تفاوت گزینه‌های قابل سفارش، مشخصات و قیمت محافظ پمپ را در صفحهٔ محصول ببینید.
۰۴ / بررسی آب‌بین
محافظ پمپ آب‌بین چه کاربردی دارد؟
آب‌بین برای تشخیص حضور آب از بیرون مخزن پلاستیکی معرفی شده است. در سیستم سازگار، حسگر در محل تعیین‌شده روی بدنه نصب می‌شود؛ با پایین‌رفتن آب از آن نقطه، دستگاه فرمان قطع می‌دهد و پس از تشخیص دوبارهٔ آب، مطابق عملکرد خود خروجی را وصل می‌کند.
ویژگی‌های اعلام‌شده در صفحهٔ محصول
حسگر غیرتماسی، حفاظت ولتاژ و تأخیر وصل
نصب حسگر روی بدنهٔ مخزن پلاستیکی، بدون قرارگرفتن حسگر داخل آب و بدون سوراخ‌کردن مخزن برای حسگر.
کنترل پمپ بر اساس حضور آب در محل نصب حسگر.
حفاظت ولتاژ و تأخیر وصل در نسخهٔ معرفی‌شده.
گزینه‌های خروجی کنتاکتی یا خروجی ۲۲۰ ولت و مدل‌های تابلویی سوکتی یا باکس کابل‌دار.
پیش از انتخاب آب‌بین این موارد را روشن کنید
اگر مخزن فلزی دارید، پمپ از مخزن تغذیه نمی‌شود یا سیستم شما سه‌فاز است، سازگاری را پیش از خرید استعلام کنید. همچنین حفاظت سطح آب، مشکل بسته‌بودن مسیر مکش را با وجود آب در مخزن الزاماً تشخیص نمی‌دهد. برای آستانه‌های دقیق ولتاژ، زمان تأخیر و شرایط مجاز محیطی، مشخصات همان نسخه را از پشتیبانی بخواهید.
در نتیجه، آب‌بین را باید بر اساس نیاز واقعی سیستم مخزن‌دار بررسی کرد؛ وجود آن به معنی حذف همهٔ علت‌های خرابی یا بی‌نیازی از دیگر تجهیزات حفاظتی نیست.
نصب و بررسی عملکرد محافظ پمپ چگونه انجام می‌شود؟
نصب شامل دو بخش است: قرارگیری دستگاه یا حسگر در محل مناسب و اتصال آن به مدار برق و فرمان. برای مدل غیرتماسی، چسباندن حسگر فقط بخشی از کار است. اتصال الکتریکی باید طبق نقشهٔ سازنده، با قطع ایمن برق و توسط فرد واجد صلاحیت انجام شود.
تطبیق مشخصات: نصاب، پمپ و مدار موجود را با دستگاه انتخابی مقایسه کند.
انتخاب محل حسگر: نقطهٔ نصب طبق راهنمای سازنده و حداقل سطح آب لازم برای تأمین مطمئن پمپ تعیین شود.
نصب و سیم‌کشی: نوع خروجی، حفاظت مدار، محل عبور کابل و شرایط محیطی رعایت شوند.
آزمایش عملکرد: تشخیص وضعیت آب و رفتار قطع و وصل طبق روش مجاز سازنده بررسی شود؛ برای آزمایش، پمپ را عمداً خشک روشن نگذارید.
تحویل به کاربر: معنی چراغ‌ها یا پیام‌ها، شرایط راه‌اندازی مجدد و راه تماس با پشتیبانی مشخص باشد.
بعد از نصب چه چیزهایی را بازدید کنیم؟
در بازدیدهای معمول، وضعیت اتصال حسگر، سلامت ظاهری کابل و محفظه، نشتی‌های اطراف و مسیر ورود و خروج آب را بررسی کنید. پس از جابه‌جایی مخزن یا تغییر سیم‌کشی، عملکرد مجموعه دوباره آزمایش شود. فاصلهٔ سرویس و روش آزمون را از راهنمای سازنده بگیرید.
اگر محافظ مکرراً قطع می‌کند، ابتدا علت را پیدا کنید. کمبود آب، مشکل برق، انتخاب نامناسب دستگاه یا خطای نصب از احتمال‌های قابل بررسی‌اند. حذف محافظ یا تکرار پی‌درپی ریست، جای عیب‌یابی را نمی‌گیرد.
۵ اشتباه رایج در خرید محافظ پمپ
یکی‌دانستن محافظ برق و خشک‌کار: برای هر قابلیت، مشخصات روشن بخواهید.
انتخاب فقط بر اساس قیمت یا اسب‌بخار: جریان، نوع خروجی و شرایط اتصال نیز مهم‌اند.
فرض سازگاری با هر مخزن: حسگر بیرونی باید با جنس و شرایط دیواره سازگار باشد.
انتظار رفع همهٔ خرابی‌ها: گرفتگی، نشتی، مشکل مکانیکی و نقص مدار کنترل باید جداگانه رفع شوند.
اشتباه‌گرفتن قطع آب شهر با خالی‌شدن مخزن: اگر پمپ از مخزن آب کافی دریافت کند، قطع آب شهری الزاماً به معنی بی‌آبی پمپ نیست.
برای بررسی دقیق‌تر مورد آخر، مقالهٔ قطع کن پمپ آب هنگام قطعی آب را مطالعه کنید.
سؤالات متداول دربارهٔ محافظ پمپ
بهترین محافظ پمپ آب کدام است؟
مدلی که حفاظت‌های مورد نیاز سیستم را داشته باشد و با موتور، منبع آب و مدار کنترل سازگار باشد. برای پمپ متصل به مخزن پلاستیکی، کنترل سطح غیرتماسی می‌تواند گزینه‌ای مناسب برای بررسی باشد؛ برای کاربردهای دیگر ممکن است راهکار متفاوتی لازم شود.
آیا محافظ برق معمولی از خشک‌کار کردن پمپ جلوگیری می‌کند؟
اگر فقط ولتاژ را پایش کند، خیر. تشخیص کمبود آب یا کارکرد خشک به قابلیت جداگانه نیاز دارد. وجود این قابلیت باید در مشخصات همان دستگاه اعلام شده باشد.
وقتی ست کنترل داریم، خرید محافظ جدید ضروری است؟
به قابلیت‌های ست کنترل و نیاز سیستم بستگی دارد. ابتدا حفاظت خشک‌کار، رفتار وصل مجدد و حفاظت ولتاژ مدل فعلی را بررسی کنید. دستگاه جدید باید نیاز مشخصی را پوشش دهد و با مدار موجود هماهنگ باشد.
محافظ پمپ برای موتور دو اسب چند آمپر باید باشد؟
از اسب‌بخار به‌تنهایی نمی‌توان پاسخ قطعی داد. پلاک موتور، جریان راه‌اندازی و ظرفیت مجاز دستگاه برای بار موتوری باید بررسی شوند. انتخاب اتصال مستقیم یا کنتاکتور هم به مشخصات تجهیزات و طراحی مدار وابسته است.
آیا محافظ پمپ فشار آب را بیشتر می‌کند؟
وظیفهٔ اصلی محافظ، پایش شرایط و واکنش حفاظتی است. افت فشار ناشی از انتخاب پمپ، گرفتگی مسیر، هوا یا مشکل سیستم باید جداگانه عیب‌یابی شود.
آیا محافظ غیرتماسی روی مخزن فلزی نصب می‌شود؟
سازگاری به فناوری حسگر بستگی دارد. آب‌بین برای مخازن پلاستیکی معرفی شده است؛ قابلیت استفاده روی فلز را نباید از مشخصات مدل مخصوص پلاستیک نتیجه گرفت.
با برگشت آب، پمپ خودکار روشن می‌شود؟
این موضوع به محافظ و مدار کنترل بستگی دارد. آب‌بین قابلیت وصل خودکار خروجی پس از تشخیص دوبارهٔ آب را اعلام کرده است؛ کارکرد نهایی پمپ نیز تابع ست کنترل، کلید فشار و فرمان سیستم است.
آیا با نصب محافظ، دیگر پمپ نمی‌سوزد؟
هیچ محافظی را نباید پوشش‌دهندهٔ همهٔ علت‌های خرابی دانست. هر تجهیز محدودهٔ عملکرد خود را دارد. انتخاب و نصب درست، رفع اشکال مسیر آب و سرویس تجهیزات همچنان لازم‌اند.
برای استعلام قیمت و انتخاب مدل چه اطلاعاتی بفرستم؟
عکس پلاک پمپ، مدل ست کنترل یا تابلو، جنس مخزن و تصویر محل نصب را آماده کنید. از فروشنده قیمت دستگاه، اقلام همراه و هزینهٔ احتمالی نصب و لوازم جانبی را جداگانه بپرسید.
جمع‌بندی؛ محافظ پمپ را متناسب با سیستم انتخاب کنید
برای خرید محافظ پمپ، ابتدا مشخص کنید به حفاظت در برابر چه وضعیتی نیاز دارید. سپس قابلیت‌های دستگاه را با منبع آب، پلاک موتور و مدار فرمان تطبیق دهید. نام محصول، تعداد نمایشگرها یا عدد آمپر به‌تنهایی معیار کافی نیستند.
اگر پمپ ساختمان از مخزن پلاستیکی تغذیه می‌شود و به کنترل حضور آب همراه با حفاظت ولتاژ نیاز دارید، مشخصات آب‌بین را بررسی کنید. برای انتخاب مدل مناسب، اطلاعات سیستم را در اختیار پشتیبانی قرار دهید.
